ISO13506-1,2 ASTM F1930 دستگاه آزمایش جذب شعله مانکن

دستگاه آزمایش فرو رفتن شعله در مانکن ASTM F1930

مقدمه:

• دستگاه آزمایش جذب شعله مانکنمطابق با استانداردهای ISO13506 و ASTM F1930 است.
• برای ارزیابی تجربی عملکرد یک لباس در یک محیط آتش فلش شبیه سازی شده که جریان گرما، توزیع شعله و مدت زمان مانیکن آزمایش شعله را کنترل می کند.
• برای تجزیه و تحلیل محدوده سوختگی و اندازه گیری زمان سوختگی درجه 2 و 3 با استفاده از این سیستم".

درباره سیستم:

• این سیستم از اتاق آزمایش، سیستم کنترل، مانکن، سیستم جمع آوری داده ها، سیستم جمع آوری تصویر و نرم افزار تشکیل شده است.
• می تونه یکنواخت جریان حرارتی حاد را کالیبراسیون کنه، دمای اپیدرم، پوست و بافت زیر پوست رو جمع و محاسبه کنه، تجزیه و تحلیل سوختگی درجه ی اول رو تکمیل کنه،سوختگی درجه دوم و درد، درجه و دامنه سوختگی را پیش بینی می کند تا تعریف لباس های محافظتی از خواص محافظتی را تکمیل کند.

مانکن:

• آزمایش با الزامات ISO 13506 و ASTM f1930 و اندازه مانکن با الزامات ASTM d6240 مطابقت دارد.
• مدل مانکن از کامپوزیت های سرامیکی غیر قابل تجزیه و ضد آتش ساخته شده است.
• مانکن مفاصل شانه، آرنج، زانو و مچ پا دارد.
• کابل اتصال از بالای سر یا گردن پشت به بدن مانکن متصل می شود.
• 122 سنسور در سراسر مانکن توزیع شده است.

حسگرها:

• سنسور از آلیاژ مس ساخته شده است و ترموپول در پشت سنسور برای اندازه گیری تغییر دمای صفحه مس جوش داده شده است.
• محدوده تابش حرارتی حداقل 0-167kw / m2 است؛
• سطح سنسور با رنگ سیاه مقاوم به دمای بالا پر می شود.
• زمان پاسخ حسگر حرارتی کمتر از یا برابر با 0.1s است.

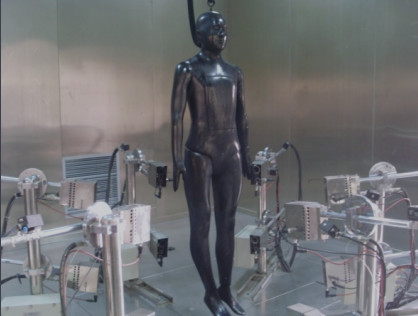

اتاق آزمایش:

• اتاق آزمایش از شیشه کوارتز مقاوم به آتش و ساختار فولادی ساخته شده است. حجم اتاق 4 متر طول × 3.5 متر عرض × 3 متر ارتفاع دارد.
• این اتاق یک شعله ی یکنواخت را برای سطح آزمایش مانکن فراهم می کند و فضای کافی برای اشکال زدایی فراهم می کند.
• اتاق باید مجهز به تجهیزات تهویه مستقل باشد تا تامین اکسیژن کافی در طول آزمایش را تضمین کند و گاز های خروجی پس از آزمایش تخلیه شوند.
• سرعت خروجی فن قابل تنظیم است و حجم هوای خروجی حداقل 25m3 / min است؛ همچنین می تواند هوای خنک کننده را با حجم کمتری از هوای خروجی فراهم کند.
• در اتاق احتراق برای اطمینان از ایمنی پرسنل و آزمایش، آشکارگر نشت گاز قابل احتراق و آشکارگر باز و بسته شدن درب مجهز می شوند.

سیستم کنترل:

• از 12 سوزنده وارداتی استفاده شد و به 6 گروه تقسیم شد، 2 در هر گروه
• آرایه سوزان از طرح شش گوشه ای تشکیل شده است تا جریان حرارتی تصادفی یکنواخت حداقل 84kw / m2 را برای سطح مانکن فراهم کند.
• لوله گاز با لوله فولاد ضد زنگ ترتیب داده شده است و لوله ضد شعله برای اتصال به گروه سوزان استفاده می شود.
• دریچه سولینوئید ضد انفجار ورودی، گاز را روشن و خاموش می کند و زمان پاسخ 0.1 ثانیه است.
• جریان گاز توسط کنترل کننده جریان جرم کنترل می شود تا جریان گاز را به دقت کنترل کند تا ثبات و تکرار محل آتش را تضمین کند.
• سوزنده با یک روشن کننده آتش باز طولانی برای آتش آزمایشی ایمن مجهز است. در طول آزمایش آتش آزمایشی، حالت احتراق در طول کل فرآیند برای اطمینان از ایمنی روشن شدن حفظ می شود.

سیستم جمع آوری اطلاعات:

• کامپيوتر + لابراتوار منظوري از سيستم نمونه گيري و تحليل اطلاعات فرکانس بالا
• استفاده از پلت فرم خرید داده های برند وارد شده و اتصال اترنت برای تحقق سنجش توزیع شده همگام سازی زمان
• ماژول جذب درجه حرارت وارداتی مورد استفاده قرار می گیرد، فرکانس نمونه گیری 95Hz / کانال است، دقت نمونه گیری ± 0.29 °C و وضوح 0.01 °C است.
• استفاده از پلت فرم نرم افزاری Labview برای دستیابی به جمع آوری، نمایش و ضبط همزمان داده ها؛
• ۱۲۴ سنسور و داده های محیط دمایی به صورت همزمان جمع آوری می شوند.

نرم افزار:

• نرم افزار تست سیستم، ویرایش Labview، طراحی ماژولار، رابط کاربری ساده و محتوای غنی داده را اتخاذ می کند.
• درجه حرارت و جریان گرما هر کانال می تواند کالیبراسیون شود و هر سنسور کانال مجهز به یک منحنی اصلاح شده است.
• کالیبراسیون سوختگی درجه دوم سنسور
• جریان گاز هر کانال را می توان تنظیم کرد.
• کالیبراسیون شرایط قرار گرفتن در معرض: مانکن با سنسور کالیبراسیون شده در محیط انفجار قرار می گیرد تا مقدار جریان حرارتی، مقدار متوسط و انحراف استاندارد هر کانال را تأیید کند.

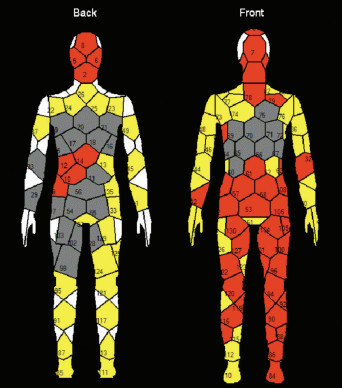

• تجزیه و تحلیل ناحیه سوختگی درجه دوم سطح مانکن
• تجزیه و تحلیل ناحیه سوختگی درجه ۳ سطح مانکن
• تجزیه و تحلیل کل ناحیه سوختن سطح مانکن
• تجزیه و تحلیل جذب حرارتی کل سطح مانکن
