ماده ی تک سوزان...مدل: SBI

مقدمه:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• نمونه بر روی یک واگن نصب می شود که در یک قاب زیر یک سیستم خروجی قرار دارد. واکنش نمونه به سوزنده به صورت ابزار و بصری نظارت می شود.میزان انتشار گرما و دود با ابزار اندازه گیری می شود و ویژگی های فیزیکی با مشاهده ارزیابی می شود..

استانداردها:

• استاندارد EN 13501

• استاندارد EN 13823

حوزه کاربرد:

• مواد ساختمانی

• سایر محصولات

ویژگی ها:

• ماده ی سوزنده ی تک (SBI) شامل یک کالسکه، یک قاب ثابت، یک هود جمع آوری گاز، یک کلکتور، یک لوله ی خروجی نوع J، یک فن سنتریفیوژال، یک دستگاه کنترل سرعت باد،بخش اندازه گیری جامع، کابینت تجزیه و تحلیل گاز، سیستم جمع آوری داده

• این ماشین را می توان با دو نمونه عمودی نصب کرد. پایین زاویه عمودی یک سوزان جعبه شن است. روش روشن شدن سطح پذیرفته شده است،و سیستم تشخیص شعله به عنوان یک دستگاه حفاظت از آتش;

• قاب ثابت، هود جمع آوری گاز را پشتیبانی می کند. قاب با یک سوزنده کمکی ثابت شده و مجهز به یک سیستم تشخیص شعله به عنوان یک دستگاه حفاظت از آتش است.

• جمع آوری کننده گاز فولاد ضد زنگ، که در بالای قاب ثابت قرار دارد، برای جمع آوری گاز های احتراق استفاده می شود.

• لوله خروجی دود نوع J از فولاد ضد زنگ، قطر داخلی آن (315 + 5) mm با عایق پنبه معدنی مقاوم در دمای بالا 50mm است.

• سیستم خروجی دود باید به طور مداوم دود را با سرعت 0.50m3/s-0.65 m3/s تخلیه کند و با فرکانس تبدیل تنظیم شود.

• کنترل کننده جریان جرم، محدوده اندازه گیری 0g/s-2.5g/s، دقت خواندن حداقل 1.5٪؛

• عرضه گاز می تواند به طور خودکار به جریان 647mg/s و 2000mg/s کنترل شود، سیستم کنترل گاز می تواند سرعت عرضه گاز را در فرآیند تغییر آزمایش تضمین کند نباید بیش از 5mg/s باشد.برای اطمینان از خروجی حرارتی 30.7 + 2kW

• سیستم نمونه گیری گاز دود شامل یک فیلتر خاکستری، یک تله سرد، دو ستون خشک کردن، یک پمپ نمونه گیری و یک پمپ پریستالتیک است تا به طور موثر نمونه گاز را تمیز و خشک کند.

• تحلیلگر اکسیژن پارامگنتیک، محدوده اندازه گیری 0-25٪، اندازه گیری غلظت اکسیژن در گاز، محدوده غلظت 0-25٪، T90<12 ثانیه؛ تحلیلگر غیر پراکنده مادون قرمز CO2:0 ~ 10٪؛

• یک خط لوله با طول 2155 میلی متر، مجهز به یک سنج فشار، سه ترموپول، یک سنج نمونه گیری گاز و یک سیستم نور سفید؛

• سُند دو طرفه، با محدوده حداقل (0-100) Pa و دقت سنسور فشار ورودی 2Pa متصل. زمان پاسخ 90٪ خروجی سنسور فشار حداکثر 1 ثانیه است.

• سیستم روشنایی از نوع لامپ روشن، با دمای رنگی (2900 + 100) K، و مفصل انعطاف پذیر در طرف لوله خروجی نصب شده است.

• یک آشکارساز فوتودیود سیلیکونی با ثبات خطی 0.1%؛

• هوا به لوله جانبی وارد می شود تا تمیز بودن دستگاه نوری حفظ شود که می تواند با استفاده از هوا فشرده انجام شود.

پارامترها:

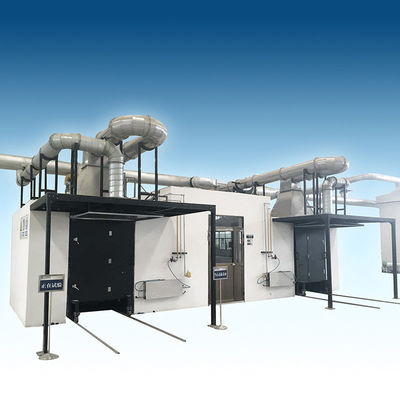

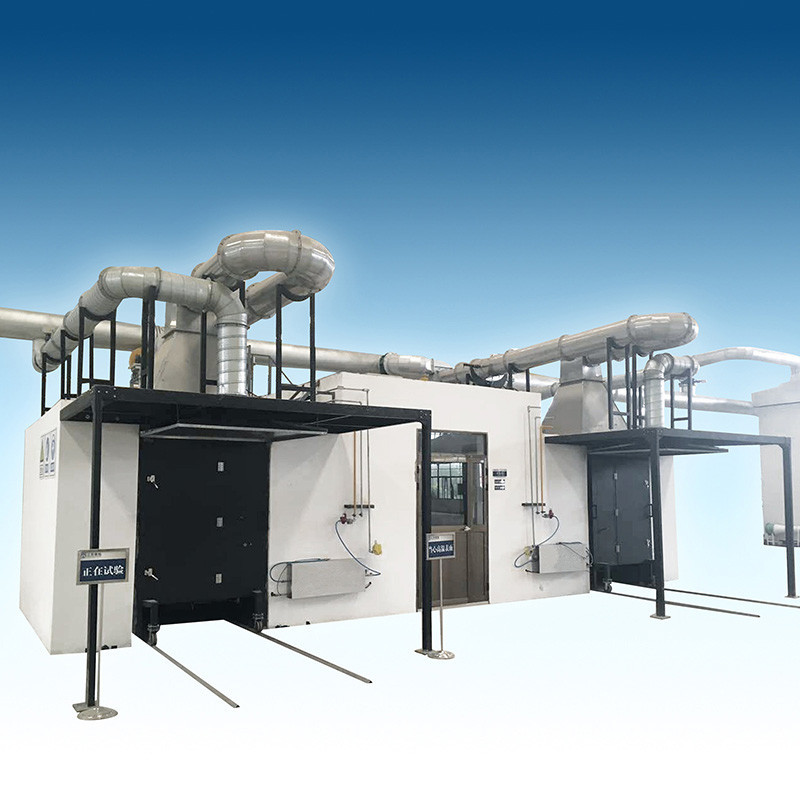

SBI Single Burning Item تصویر واقعی:
