مواد ساختمانی BS476-7 تست کننده گسترش سطح شعلهمدل: BS476-7

مقدمه:

• قابل استفاده برای استاندارد آزمایش مواد ساختمانی بریتانیا و دمای دمای فلزی بالا، مطابق با استانداردهای BS 476-7،روش آزمایش برای تعیین طبقه بندی سطح گسترش شعله محصولات.

• BS 476-7 به طور عمده برای تعیین گسترش شعله که در سطح در معرض دیوار و سقف استفاده می شود. روش آزمایش از طریق تغییر تدریجی از حرارت تابش،با شعله کوچکی برای روشن کردن نمونه ها، و تعیین جریان حرارتی بحرانی.

• مساحت پانل تابش 850mm × 850mm است، حامل نمونه آزمایش روش خنک کننده آب را اتخاذ می کند، مجهز به تخته کالیبراسیون و سنسور جریان حرارتی است که می تواند مشخصات جریان حرارتی را کالیبراسیون کند.تجهیزات آزمایش برای فضای آزمایشگاهی بیشتر مورد نیاز استبرای جمع آوری ابزار آزمایش، کاربر باید اقدامات امنیتی بیشتری داشته باشد.

استانداردها:

BS 476 بخش 7

حوزه کاربرد:

• مواد ساختمانی

ویژگی ها:

• این دستگاه شامل یک پانل تابش است که عمودی در یک محوطه نصب شده و بر روی یک چارچوب پشتیبانی می شود.

• پانل تشعشعات با مخلوط گاز و هوا آلوده شده

• پانل تشعشع 850 میلی متر مربع برای یک بلوک سوزان از نوع آتش شکن متخلخل طراحی شده است تا باعث احتراق کارآمد مخلوط هوا-گاز-هوا شود،بدون اشتعال در سطح پانل در شرایط عملیاتی.

• پانل تابش و محیط آن بر روی یک چارچوب پشتیبانی می شود به طوری که مرکز پانل حدود 1250 ± 100 میلی متر بالاتر از سطح کف است.

• یک حامل نمونه و یک تنظیمات شعله ی آزمایشی در یک طرف دستگاه نصب شده است.

• نگهدارنده نمونه شامل یک قاب فولادی خنک شده با آب با صفحه های جلویی خنک شده با آب است.صفحه صورت است که نمونه ها را با 20±2mm در لبه های بالا و پایین و بیش از لبه عمودی مجاور پانل تشعشعات همپوشانی.

• یک کلیمپ پرتاب شده به صورت به هم متصل می شود تا نمونه را به صفحه های رو به رو کند.

• منبع آب قابل حمل برای نگهدارنده نمونه، دمای حداکثر را در خروجی از نگهدارنده نمونه بیش از 35 °C نمی کند.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• ارتفاع نگهدارنده نمونه به گونه ای محور شده است که اجازه می دهد آن را به صورت افقی از روی صفحه تشعشعات بین آزمایش ها دور کند.از حالت آزمایش به حالت آماده و برعکس.

• سوزنده ی خلبان از یک لوله فولادی تشکیل شده است.

• خطوط تامین گاز و هوا به پانل تابش حاوی اندازه گیری جریان، تنظیم کننده فشار، شیر کنترل و دستگاه های ایمنی است.

• اندازه گیری جریان گرما: محدوده: 0 ~ 50 kw/m2؛ انتشار سطح:ɛ=0.95±0.05.

• تخته کالیبراسیون ساختگی با حامل، اندازه گیری جریان حرارتی کالیبراسیون شده و نصب.

پارامترها:

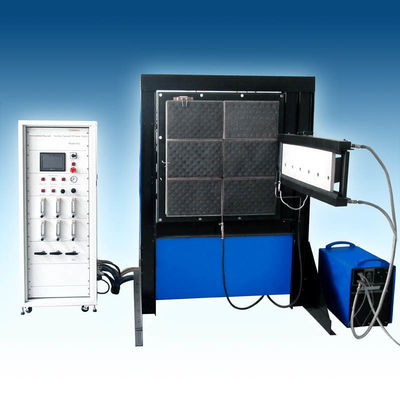

BS476-7 آزمایش کننده گسترش سطح شعله تصویر واقعی:
