جزئیات محصول
توضیحات محصول

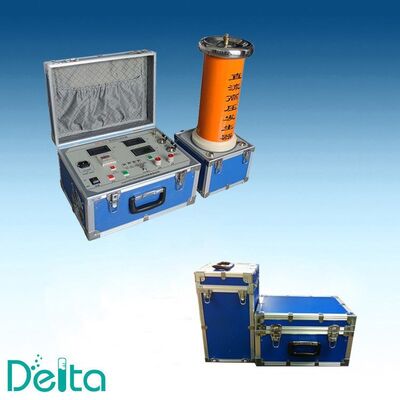

مجموعه تست ولتاژ بالا DC ZGF-400kV/3mA یک ژنراتور ولتاژ بالا DC با تحریک سری و عایق روغن است که برای تست میدانی و آزمایشگاهی کابل‌های برق کلاس 110 کیلوولت و 220 کیلوولت، برق‌گیرهای اکسید روی، بوشینگ‌ها، ترانسفورماتورها و کلیدهای قدرت طراحی شده است. این دستگاه خروجی DC قابل تنظیم پیوسته 0-400 کیلوولت را با جریان نامی 3 میلی آمپر ارائه می‌دهد و دارای عملکرد اندازه‌گیری خودکار ولتاژ مرجع 0.75 U1mA برای تست جریان نشتی MOA (برق‌گیر اکسید فلزی) است.
کاربرد
تست ولتاژ تحمل DC همچنان عملی‌ترین روش برای ارزیابی وضعیت عایقی کابل‌های روغنی، کابل‌های XLPE قدیمی که تست AC برای آنها در دسترس نیست، و برای اندازه‌گیری ولتاژ مرجع 1 میلی آمپر (U1mA) و جریان نشتی 0.75 U1mA برق‌گیرهای اکسید روی است. رتبه 400 کیلوولت/3 میلی آمپر با حاشیه اطمینان مناسب، برق‌گیرهای 220 کیلوولت و سیستم‌های کابل 110 کیلوولت را پوشش می‌دهد، در حالی که ساختار مدولار سبک وزن امکان حمل دستگاه توسط دو تکنسین به پست‌ها و کانال‌های کابل را فراهم می‌کند.
ویژگی‌های اصلی
- خروجی قابل تنظیم پیوسته از 0 تا 400 کیلوولت DC، جریان نامی 3 میلی آمپر
- تست خودکار MOA: اندازه‌گیری جریان نشتی U1mA و 0.75 U1mA، محاسبه نسبت و چاپ نتیجه
- پایداری بالا تحت بار خازنی؛ ضریب ریپل کمتر از 0.5% در خروجی نامی
- حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد و استارت صفر با قطع خودکار
- صفحه نمایش LCD بزرگ با منوی چینی/انگلیسی، منحنی‌های ولتاژ و جریان در زمان واقعی
- عملیات یک کلیدهای 0.75 U1mA برای تست برق‌گیر
- مخزن ولتاژ بالا عایق روغن با گزینه ترانسفورماتور خنک‌شونده با هوا یا روغن
- طراحی مدولار قابل حمل: مخزن ولتاژ بالا، واحد کنترل و کابل‌های اتصال در جعبه‌های جداگانه
مشخصات فنی
| ولتاژ خروجی نامی | 400 کیلوولت DC (قطبیت منفی استاندارد، مثبت اختیاری) |
| جریان خروجی نامی | 3 میلی آمپر |
| ظرفیت نامی | 1200 وات |
| منبع تغذیه ورودی | AC 220 ولت +/-10%، 50/60 هرتز، تک فاز |
| تنظیم ولتاژ | پیوسته، 0-100% ولتاژ نامی |
| دقت ولتاژ | +/-1.5% خوانده شده، +/-1 رقم |
| دقت جریان | +/-1.5% خوانده شده، +/-1 رقم |
| ضریب ریپل | کمتر از 0.5% در ولتاژ و جریان نامی |
| نمایشگر ولتاژ | LCD، 0-400.0 کیلوولت، رزولوشن 0.1 کیلوولت |
| نمایشگر جریان | LCD، 0-3000 میکرو آمپر، رزولوشن 1 میکرو آمپر |
| محیط عایق | روغن ترانسفورماتور، مخزن ولتاژ بالا پر از روغن |
| خنک‌کننده | خنک‌کننده طبیعی هوا، کار مداوم در بار نامی |
| دمای محیط | -10 درجه سانتیگراد تا +40 درجه سانتیگراد |
| رطوبت نسبی | کمتر از 85%، بدون میعان |
| ارتفاع | تا 2000 متر |
| وزن کلی | مخزن ولتاژ بالا تقریباً 95 کیلوگرم، واحد کنترل تقریباً 8 کیلوگرم |
لوازم جانبی استاندارد
- مخزن ژنراتور ولتاژ بالا پر از روغن با بوشینگ خروجی ولتاژ بالا
- واحد کنترل دیجیتال با نمایشگر LCD و پرینتر
- میله تخلیه با رتبه 400 کیلوولت
- آمپرمتر میکرو و کابل اندازه‌گیری شیلد شده
- کابل‌های اتصال به زمین و میله اتصال به زمین
- واشر یدکی و قیف پر کردن روغن
- دفترچه راهنمای عملیات و نگهداری به زبان انگلیسی
- گزارش تست کارخانه و گواهی کالیبراسیون
استانداردهای تست
این مجموعه برای پشتیبانی از تست مطابق با IEC 60060-1 (تکنیک‌های تست ولتاژ بالا)، IEC 60076-3 (سطوح عایقی ترانسفورماتورهای قدرت) و DL/T 596 (تست پیشگیرانه تجهیزات قدرت) طراحی شده است. برای تست برق‌گیر اکسید روی، رویه U1mA و 0.75 U1mA از IEC 60099-5 و GB 11032 پیروی می‌کند.
چرا این مجموعه را انتخاب کنید
هر دستگاه قبل از تحویل مونتاژ، پر از روغن و به مدت 1 ساعت در ولتاژ نامی کار می‌کند و شکل موج تست و جریان نشتی در گزارش کارخانه ثبت می‌شود. واحد کنترل آخرین 50 رکورد تست را ذخیره می‌کند که برای مقایسه دوره‌ای جریان نشتی برق‌گیر در یک سایت مناسب است. ما نسخه‌های ورودی 220 ولت/50 هرتز و 110 ولت/60 هرتز را عرضه می‌کنیم و می‌توانیم خروجی قطبیت مثبت را در صورت درخواست ارائه دهیم.
سوالات متداول
س: آیا این مجموعه می‌تواند کابل‌های 220 کیلوولت را تست کند؟
پاسخ: بله. ولتاژ تست تحمل DC 400 کیلوولت DC، ولتاژ تست تحمل DC برای کابل‌های کلاس 220 کیلوولت را با حاشیه پوشش می‌دهد. برای مسیرهای کابل بسیار طولانی، جریان شارژ باید در برابر رتبه 3 میلی آمپر بررسی شود و در صورت نیاز می‌توانیم یک مدل 5 میلی آمپر را پیشنهاد دهیم.
س: آیا میله تخلیه شامل می‌شود؟
پاسخ: بله، یک میله تخلیه با رتبه 400 کیلوولت با سیم اتصال به زمین در محدوده عرضه استاندارد گنجانده شده است.
س: گارانتی چیست؟
پاسخ: یک سال گارانتی برای کل مجموعه، با مشاوره فنی مادام‌العمر و تامین قطعات یدکی به مدت ده سال.
