تحلیلگر کیفیت برق سه فاز، ثبت داده های کیفیت برق

تحلیلگر کیفیت برق سه فاز، ثبت داده های کیفیت برق

مقدمه:

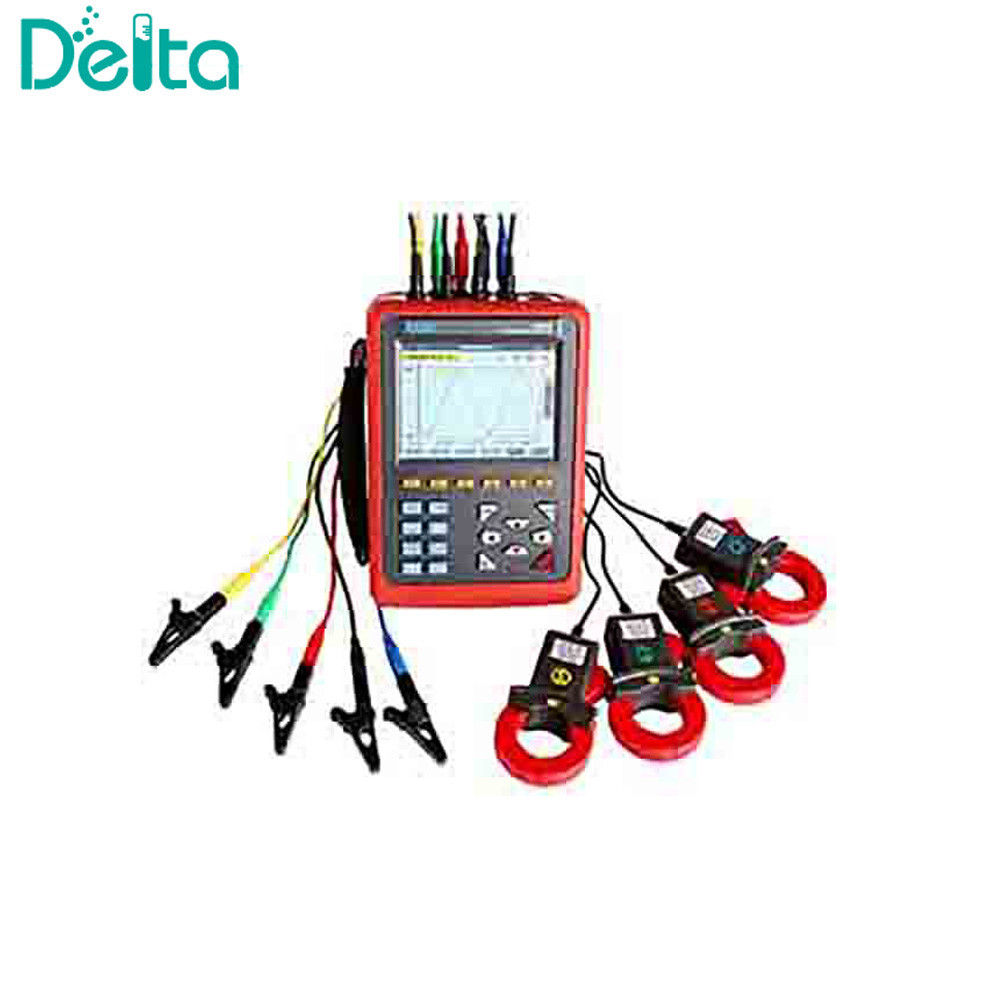

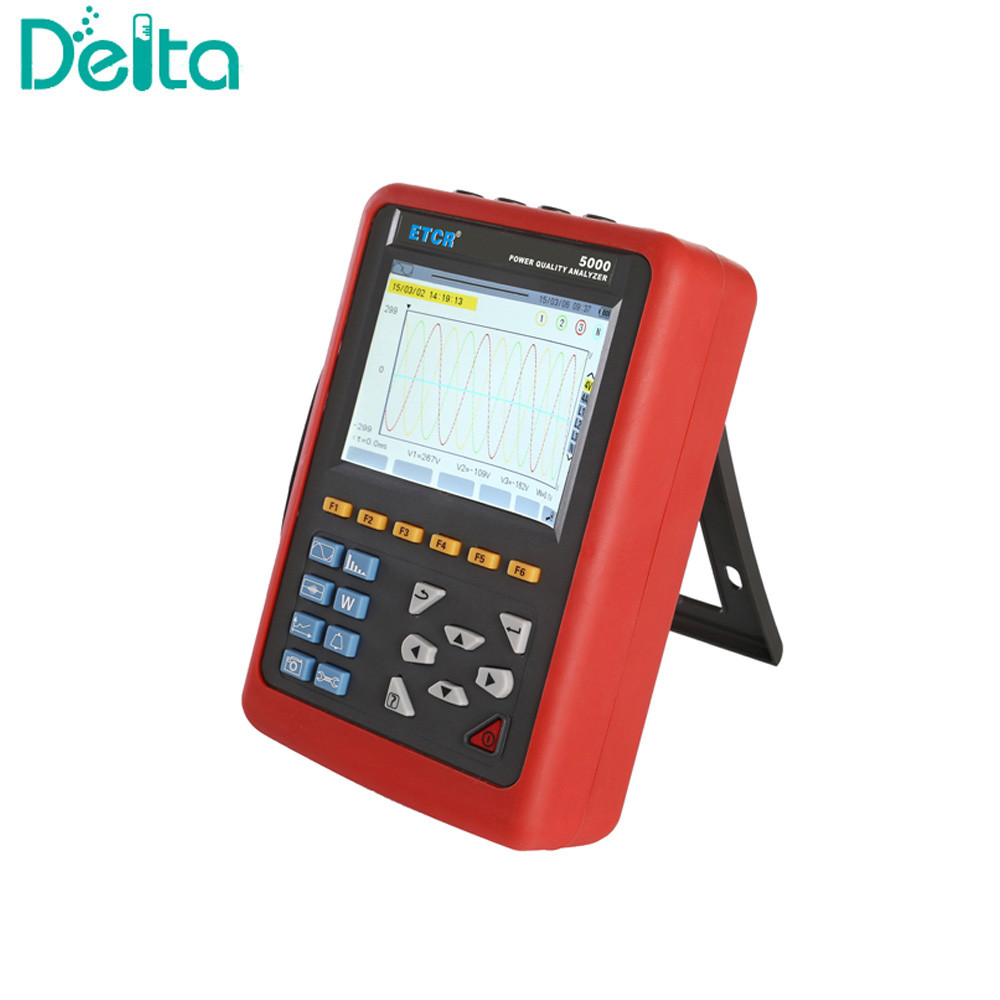

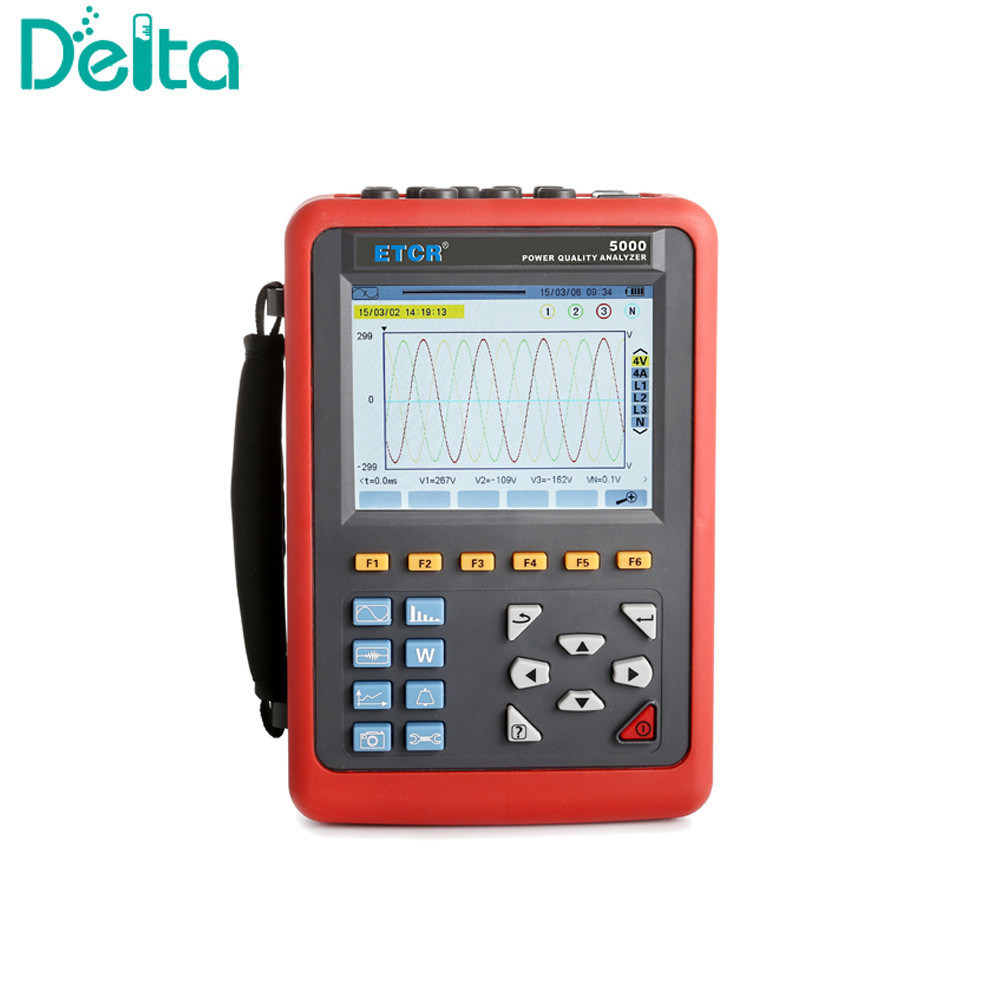

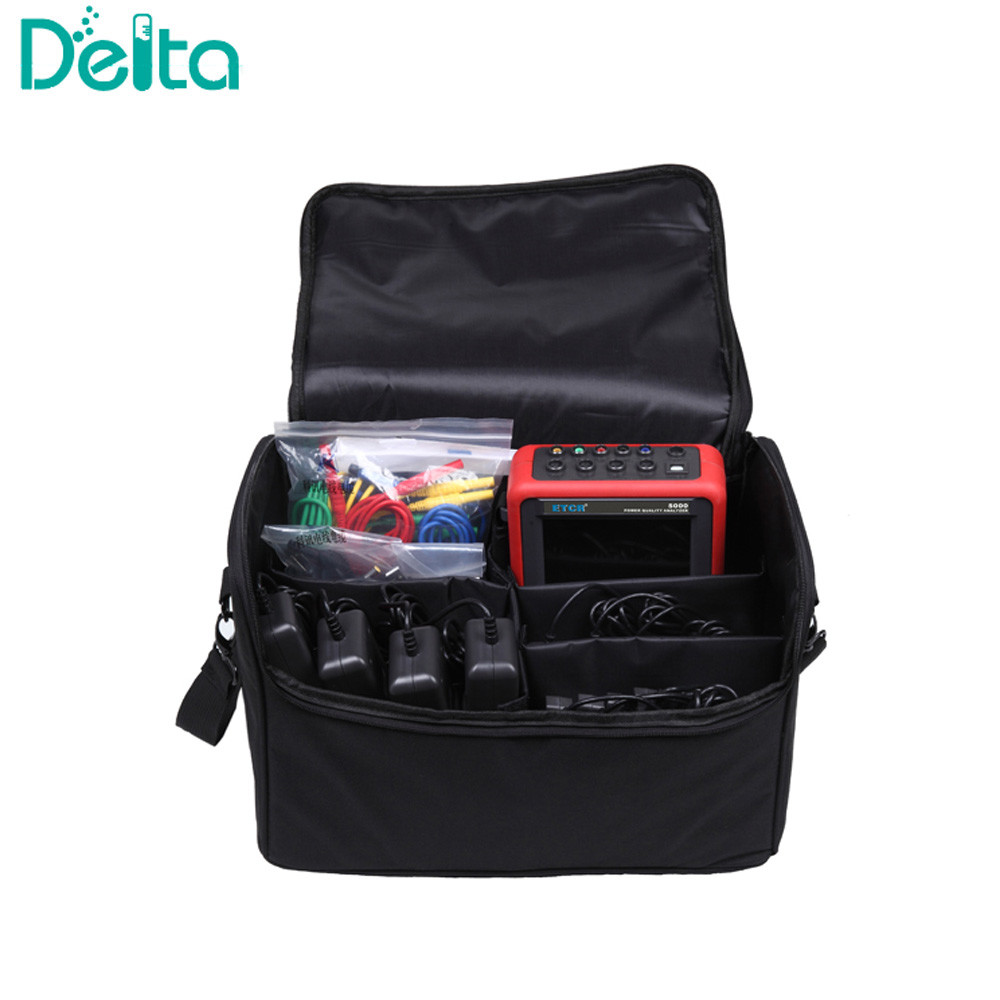

ETCR-5000تحلیلگر کیفیت برق سه فاز، ثبت اطلاعات کیفیت برقبه ویژه برای تجزیه و تحلیل جامع و تشخیص بر روی تمام پارامترهای ولتاژ، جریان، قدرت، قدرت، هارمونیک و فاز الکتریکی طراحی شده است.


این قانون برای صنایع برق، پتروشیمی، فلزات سازی، راه آهن، شرکت های معدن، موسسات تحقیقاتی علمی و بخش متروولوژیک اعمال می شود.
ETCR-5000 تحلیلگر کیفیت قدرت سه فازمناسب برایآزمایشات ساحلی سه مرحله ای، چند عملکردی و هوشمندانه، عملیات انسان و ماشین مختصر.

پارامترها:

فاکتور نفوذ	ماده آزمایش	وضعیت پایه	شرایط کاری
دمای محیط	تمام پارامترها	(23±2) °C	-10°C تا 40°C
رطوبت نسبی	تمام پارامترها	۴۰ تا ۶۰ درصد	<80٪
ولتاژ فاز تا خنثی	تمام پارامترها	(100±1٪) V	1.0V ~ 1000V
ولتاژ فاز به فاز	ولتاژ واقعی RMS فاز به فاز	(200±1٪) V	1.0V ~ 2000V
جریان	جریان واقعی RMS	(5±1٪) A	10mA ~ 1000A
فرکانس شبکه	تمام پارامترها	50 هرتز±0.1 هرتز	۴۰ هرتز تا ۷۰ هرتز
تغییر فاز	قدرت فعال و انرژی فعال	Cosφ=1	Cosφ: 0.2 ~ 1.0
	قدرت واکنش و انرژی واکنش	Sinφ=1	SINφ: 0.2 ~ 1.0
هارمونیک	تمام پارامترها	< 0.1%	0.۰٪ تا ۱۰۰٪
عدم تعادل ولتاژ	تمام پارامترها	<10%	0.۰٪ تا ۱۰۰٪
ولتاژ کاری دستگاه	تمام پارامترها	DC9.8V±0.1V	DC9.5V ~ 10.5V
میدان الکتریکی خارجی میدان مغناطیسی	تمام پارامترها	باید از آن اجتناب کرد
موقعیت آزمایش	پارامترهای مربوط به جریان اندازه گیری شده	سیم آزمایشی در مرکز کلیمپ

منبع برق	باتري ليتيوم ايون قابل شارژ 9.6 ولت، شارژر احتياطي
شاخص باتری	علامت باتری نشان دهنده انرژی است. وقتی ولتاژ خیلی پایین است، پس از یک دقیقه خاموش می شود.
مصرف برق	مصرف جریان آزمایش عادی 490 mA، کار مداوم برای 8 ساعت.
حالت نمایش	صفحه رنگی ال سی دی، 640 نقطه * 480 نقطه، 5.6 اینچ، دامنه نمایش: 116mm * 88mm.

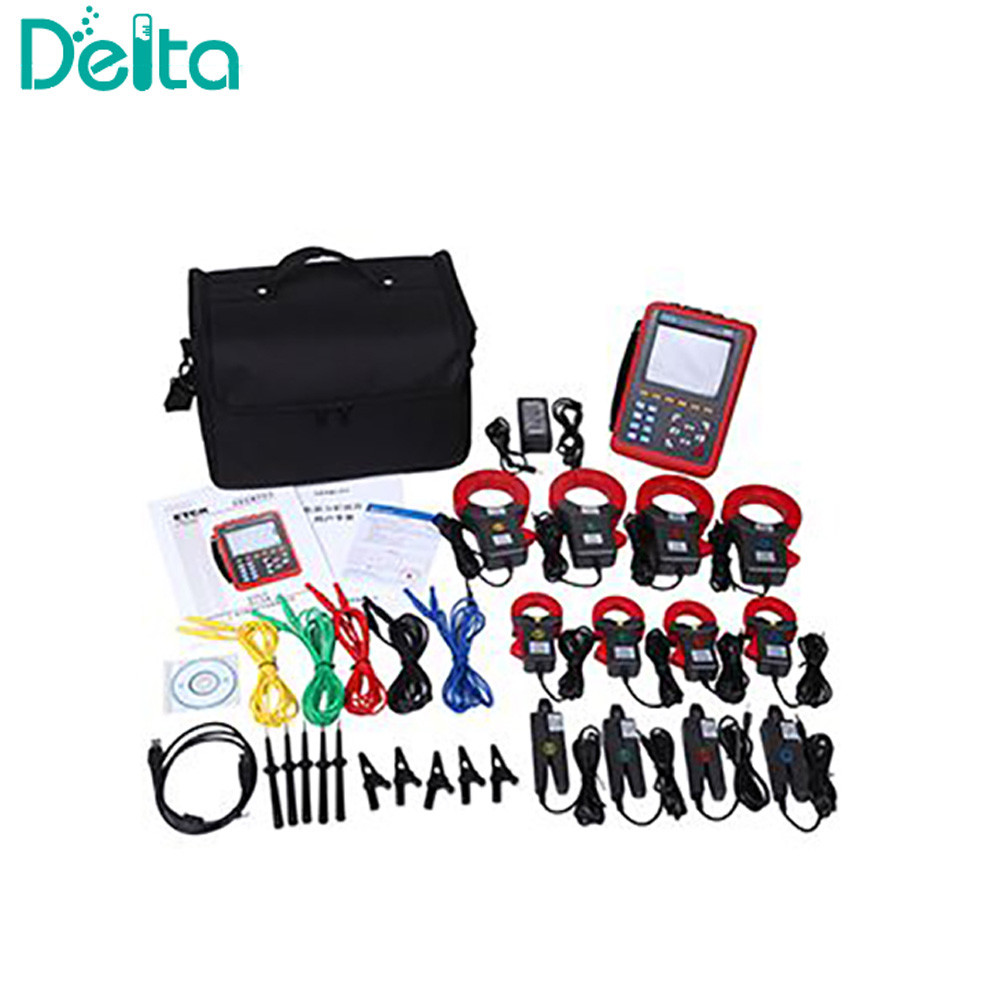

اندازه کلیمپ	008 فشرده سازی جریان تیز کوچک: 7.5mm*13mm 040 کلپ جریان دایره ای: 35mm*40mm 068 کلپ جریان دایره ای: 68mm*68mm
ابعاد ابزار	L*W*H: 240mm*170mm*68mm

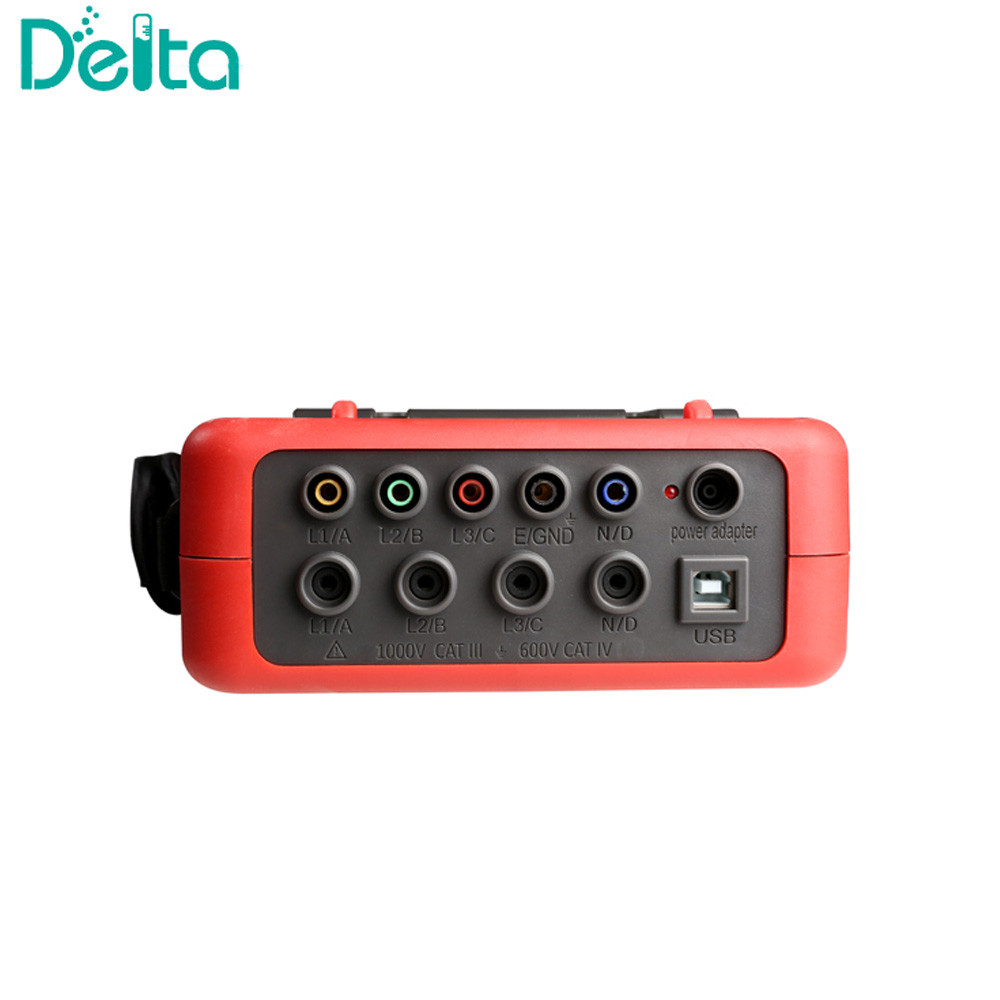

تعداد کانال ها	4U/4I
ولتاژ فاز به فاز	1.0V ~ 2000V
ولتاژ فاز تا خنثی	1.0V ~ 1000V
جریان	008 جریان کلیمپ: 10mA ~ 10.0A؛ 040 جریان کلیمپ: 0.10A ~ 100A؛ 068 جریان کلیمپ: 1.0A ~ 1000A ترانسفورماتور جریان اختیاری: جریان ورودی ابزار 1mA ~ 500mA
فرکانس	40 هرتز تا 70 هرتز
پارامترهای برق	W، VA، Var، PF، DPF، cosφ، tanφ.
پارامترهای انرژی	و، وار، و.
هارمونیک	سفارش 0 تا 50
تحریف هارمونیک کل	هر فاز 50 تا
حالت متخصص	-آره.
تعداد سوابق گذرا	150تا مجموعه
ولتاژ تابان	-آره.
حالت شروع کنونی	آره، 100 ثانیه
عدم تعادل سه مرحله ای	-آره.
ثبت	۳۰۰ روز ((بازنگری همزمان ۲۰ پارامتر، ثبت یک نقطه هر ۵ ثانیه)
حداقل/حداکثر ارزش ثبت شده	اندازه گیری حداکثر و حداقل مقادیر در طول یک دوره زمانی.
آژیر	۴۰ نوع مختلف انتخاب پارامتر، ۱۲۸۰۰ مجموعه از گزارش های هشدار.
قله	-آره.
نمایش نمودار فازور	به طور خودکار
ظرفیت عکس ها	60.
زبان منوی	انگلیسی/چینی.
ارتباطات	USB.
خاموش کردن اتوماتیک	هنگامی که یک کمپین هشدار شروع می شود یا جستجوی گذرا، ضبط جریان نفوذ، یا ضبط روند در حال انتظار یا در حال انجام است، دستگاه به طور خودکار خاموش نمی شود.
	در حالت آزمایش دیگر، 15 دقیقه بدون فشار کلید، خاموش شدن خودکار پس از یک دقیقه.
عملکرد روشنایی پس زمینه	آره، براي استفاده شبانه و جاي تاريکي مناسبه
وزن	میزبان: 1.6 کیلوگرم (با باتری)
	008 فشرده سازی کوچک برق تیز: 170g*4
	040 کلیمپ جریان دایره ای: 190g*4
	068 کلیمپ جریان دایره ای: 510g*4
	سیم های آزمایش و آداپتور برق: 900g
	وزن کل: حدود 10.5 کیلوگرم (با بسته بندی).
طول سیم آزمون ولتاژ	سه متري
طول سیم سنسور جریان	دو متري
دمای کار و رطوبت	-10°C تا 40°C؛ کمتر از 80٪ Rh.
محیط ذخیره سازی	-10°C تا 60°C؛ کمتر از 70٪ Rh.
مقاومت ورودی	مقاومت ورودی ولتاژ آزمایش: 1MΩ.
ولتاژ مقاومت	مقاومت در برابر ولتاژ متناوب 3700V/50Hz برای 1 دقیقه بین سیم کشی ابزار و پوسته.
عایق بندی	بین سیم کشی ابزار و پوسته ≥10MΩ
ساختار	عایق دوگانه، با پوشش عایق ضد ارتعاش
قوانین امن	IEC 61010 1000V Cat III / 600V CAT IV، IEC 61010-031، IEC 61326، درجه آلودگی: 2.
اندازه بسته بندی	۴۰۰*۲۷۰*۲۷۰ میلی متر (L*W*H)
وزن	8 کیلوگرم

عملکرد:
نمایش شکل موج در زمان واقعی (4 کانال ولتاژ/4 کانال جریان).
مقادیر واقعی RMS ولتاژ و جریان.
اجزای متناوب ولتاژ
مقادیر اوج جریان و ولتاژ
حداقل و حداکثر مقدار جریان و ولتاژ RMS در نیمه چرخه
نمایش نمودار فازور
اندازه گیری هر هارمونیک تا درجه 50
نمودارهای نوار دار نسبت هارمونیک جریان و ولتاژ هر فاز را نشان می دهند.
تحریف هارمونیک کل (THD)
قدرت فعال، فعال، ظاهری، به صورت فازی و تجمعی.
انرژی فعال، واکنشی، ظاهری، طبق فاز و تجمع.
عامل ترانسفورم K.
فاکتورهای قدرت (PF) و فاکتورهای جابجایی (DPF یا COSΦ).
فلک ولتاژ کوتاه مدت (PST)
عدم تعادل سه فاز ((برقی و ولتاژ)
