CFL روش قابل حمل Tdr 11kv 33kv سیستم شناسایی خطای کابل

مقدمه:

CFL روش TDR قابل حمل 11kV 33kV سیستم شناسایی خطای کابلمی تواند تمام انواع کابل های برق (طبقه ولتاژ 1KV ~ 35KV) ، کابل های محلی، کابل های کواکسیال، مدار کوتاه، زمین، نشت مقاومت بالا، نقص فلش اوور مقاومت بالا از خطوط فلزی را آزمایش کند.و اتصال خراب و ضعیف کابل.

CFL روش TDR قابل حمل 11kV 33kV سیستم شناسایی خطای کابلهمچنین می تواند طول کابل و سرعت امواج الکتریکی را بر روی کابل آزمایش کند.

برای آزمایش نقص قوس HV کابل، مقاومت زمین گیری بالا و پایین، مدار کوتاه و شکستن کابل، تماس ضعیف و غیره؛

اگر مجهز به عیب یاب باشد، می تواند موقعیت دقیق شکسته کابل را تعیین کند، برای کابل های برق در انواع مختلف، ولتاژ و کابل های ارتباطی اعمال می شود؛

ویژگی ها:

چند کارکرد، امن، سرعت سریع و دقیق. آن را با استفاده از روش LV تکان و روش HV فلش اوور برای آزمایش، می تواند انواع خطا از کابل را آزمایش کند، اگر مجهز به مکان شناس صدا،می تواند به دقت موقعیت نقطه خطا.

دقت بالا، روش نمونه گیری با سرعت بالا را اتخاذ می کند، سرعت نمونه گیری A / D 100MHz است، وضوح 1m است، منطقه کور تشخیص 1m است.

درجه ي بالا از هوش، نتايج آزمايش به صورت خودکار توسط ال سي دي نشان داده ميشه.

می تواند شکل موج و پارامترها را ذخیره و بررسی کند، این اطلاعات پس از خاموش شدن از دست نخواهد رفت.

نمایش دوگانه، مقایسه شکل موج اندازه گیری شده و شکل موج طبیعی کابل نقص، برای تشخیص بیشتر نقص مفید است.

با تابع نسبت گسترش شکل موج، نسبت شکل موج را تغییر دهید، شکل موج را برای آزمایش گسترش دهید.

به طور مستقیم فاصله مستقیم یا فاصله نسبی بین نقطه خطا و نقطه اندازه گیری را نشان می دهد.

می تونه سرعت رو با توجه به کابل های مختلف اندازه گیری کنه.

طراحی قابل حمل ، حجم کوچک ، با باتری قابل شارژ ، حمل و استفاده آسان.

پارامترها:

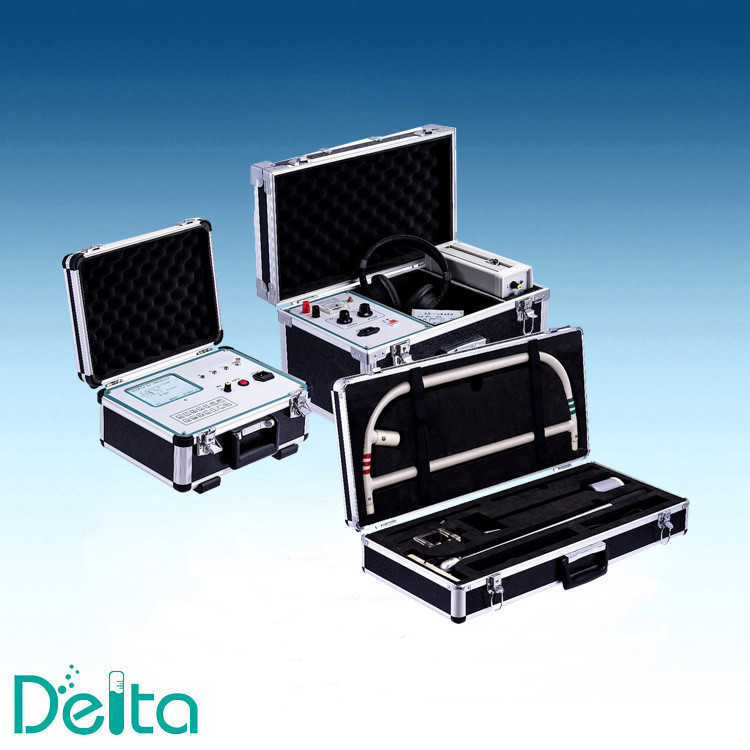

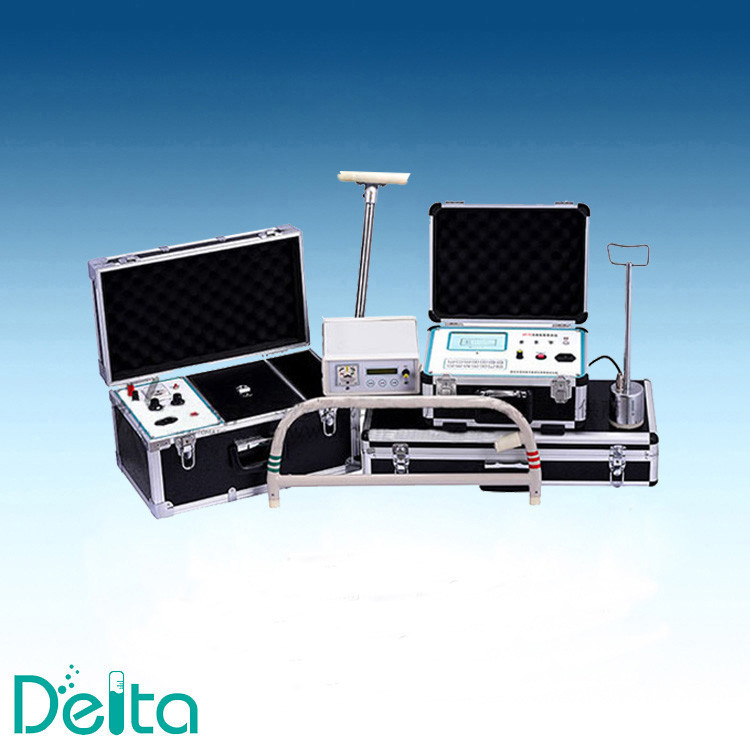

روش CFL Portable TDR 11kV 33kV سیستم شناسایی خطای کابل تصویر واقعی:
