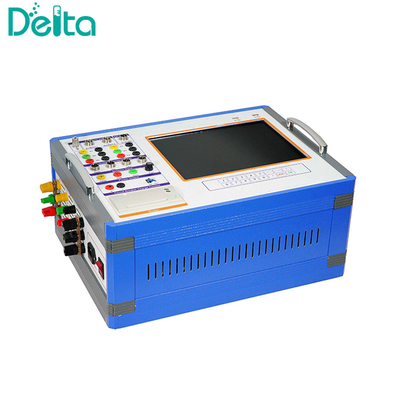

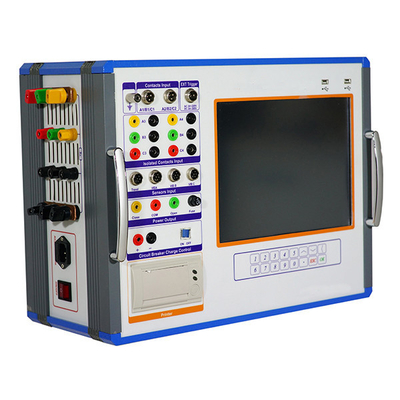

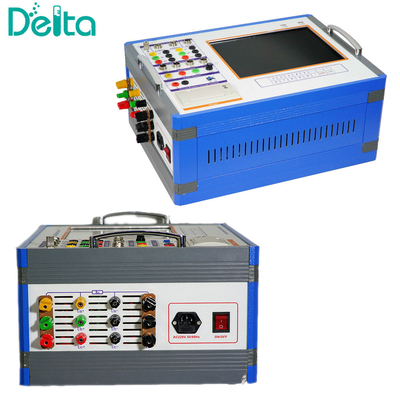

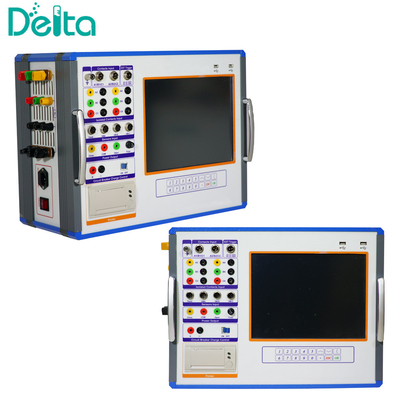

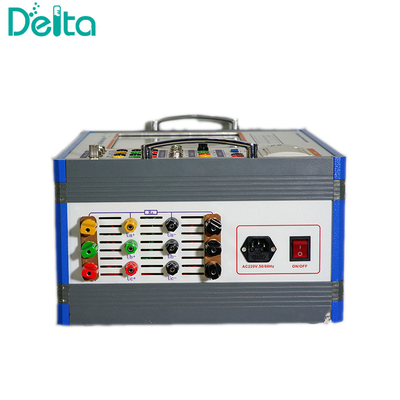

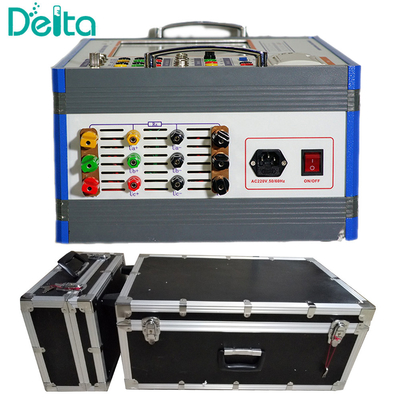

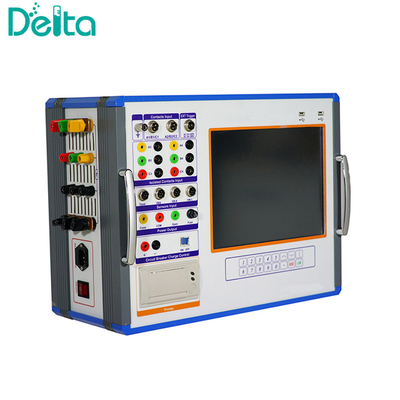

CBA-III High Voltage Switchgear Tester آزمایش کننده قطعات ولتاژ بالا

مقدمه:

• CBA-III High Voltage Switchgear Tester برای آزمایش، تجزیه و تحلیل و ارزیابی قطع کننده های سیستم برق استفاده می شود.ویژگی های مکانیکی سوئیچ های بار و سوئیچ های جدا شده و دیگر سوئیچ های ولتاژ بالا AC، مقاومت تماس، تماس های قوس و ویژگی های لرزش و غیره

• کارکردهای آنبر روی تمام قطعات آزمایش قطعات مدار ولتاژ بالا.

عملکرد:

• اندازه گیری زمان بسته شدن، زمان باز شدن، زمان پخش بین قطب ها، زمان پخش بین واحدهای یک قطب، پرتاب و غیره

• اندازه گیری سرعت بسته شدن، سرعت باز شدن و سرعت متوسط.

• اندازه گیری فاصله بین تماس های باز، سفر بیش از حد، سفر بیش از حد و کل سفر.

• اندازه گیری منحنی زمان جریان بسته شدن کویل، منحنی زمان جریان باز شدن کویل و حداکثر جریان کویل

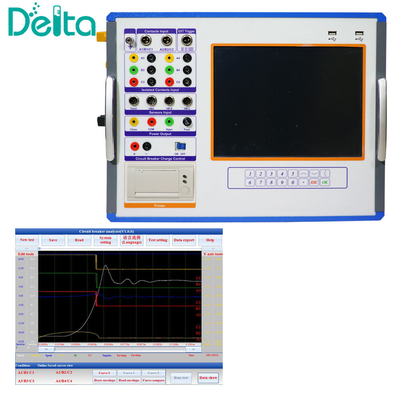

• منحنی زمان سفر آزمایش، منحنی زمان سرعت و منحنی زمان شتاب

• اندازه گیری ارزش مقاومت قبل از ورودی و زمان یون قبل از ورودی.

• مقاومت تماس آزمایش

• اندازه گیری منحنی زمان مقاومت پویا و طول برای تماس های قوس

• آزمایش لرزش، از جمله بدست آوردن منحنی اثر انگشت لرزش، مدیریت و تطابق خودکار منحنی اثر انگشت لرزش.

• آزمون تأیید توالی کار با درجه CO-t1-CO,O-t-CO-t1-CO,CO

• طراحی پاکت برای منحنی سفر مرجع و مقایسه منحنی سفر با پاکت

• منحنی حرکت مکانیکی به طور خودکار با منحنی حرکت ذخیره شده مقایسه می شود

• اندازه گیری زمان CO (زمان باز و بسته شدن) و زمان OC (زمان باز و بسته شدن)

• زمان بسته شدن تماس گرافیت، زمان باز شدن، اندازه گیری منحنی مقاومت پویا

• زوم، ویرایشگرها، آمار و تحلیل برای منحنی های اندازه گیری.

• 12صفحه لمسی ۱ اینچی برای کنترل و ورودی داده

• چاپگر میکرو داخلی برای چاپ نتایج آزمایش.

• تولید گزارش تست قالب WORD به طور خودکار (تمام گزارش ها و داده ها می توانند از طریق دیسک فلش صادر شوند).

پارامترها:
